開關柜智能操控（液晶）
更新：2017/6/12 19:38:57??????點擊：
- 品牌：???際洲電氣
- 型號：???SXJZ-96
產品介紹
SXJZ-96開關柜智能操控裝置
一、概述
SXJZ-96開關柜智能操控裝置， 產品功能強大，使用于3KV-35KV 戶內開關柜，中置柜、手車柜、固定柜、環網柜等多種開關柜。具有動態一次模擬圖、高壓帶電顯示、自動加熱除濕數據顯示及控制、斷路器分合狀態指示、儲能指示、接地開關狀態指示、小車位置指示、分合閘回路完好指示、人體感應及柜內照明、語音防誤提示等功能，可取代現有的一次回路模擬圖、帶電顯示器、自動加熱除濕控制器、斷路器分合按鈕等。并具有RS485通訊接口，能夠使開關柜進一步智能化，網絡化，數字化,方便廣大用戶使用與操作。
二、技術指標
工作電源：AC85～265V/DC110～300V
工作環境溫度：－20℃～＋70℃
工作環境濕度：≤95％RH
溫度測量范圍：－20℃～＋80℃
濕度測量范圍：20％-99％RH
加熱輸出口：無源輸出
降溫輸出口：無源輸出
報警輸出口：無源輸出
照明輸出口：無源輸出
強制閉鎖輸出口：無源輸出
介質強度：≥AC2000V
絕緣性能：≥100MΩ
溫度精度：≤±1℃
濕度精度：≤±2％RH
動態閃爍頻率：1次/秒
人體接近感應時間：≤3秒
RS485通訊距離：≤1200米
通訊波特率：1200bps、2400bps、4800bps、9600bps可設置
數據格式：8個數據位 1個停止位 無奇偶校驗
開關量輸入端子和LED數碼顯示關聯關系：動態配置
抗電磁干擾性能：符合IEC255－22的標準規定

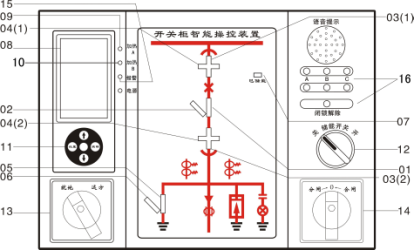

三、模擬顯示部分和功能（注：此面膜圖為常規面膜圖，具體面膜圖以實物為準）
01斷路器合指示
02斷路器分指示
03（1）、03（2）工作位置指示
04（1）、04（2）試驗位置指示
05 接地開關合指示
06 接地開關分指示
07 儲能指示
08 液晶顯示界面
09加熱A指示
10 加熱B指示
11 操作鍵盤
12 儲能旋鈕
13 遠方/就地轉換開關
14分/合閘轉換開關
15 報警指示
16帶電顯示及閉鎖
功能展示：
3.1接地開關位置顯示
3.2彈簧儲能顯示
3.3帶電顯示及閉鎖功能
3.4自動加熱除濕控制及溫濕度數字顯示功能
3.5人體感應探頭
3.6手動照明功能
3.7智能語音防誤提示功能
3.8轉換開關功能
3.9RS485通訊功能
3.10溫濕度傳感器斷線報警功能
四．安裝尺寸與接線圖
4．1安裝尺寸
嵌入式安裝 外形尺寸：263mm×186mm×85 mm 開孔尺寸：249mm×173mm
4．2接線圖(此圖為常規端子圖、具體端子圖以實物為準)
