智能消弧線圈接地補償柜
更新：2017/6/13 12:43:03??????點擊：
- 品牌：???際洲電氣
- 型號：???SXJZ-XHD
產品介紹
SXJZ-XHD智能消弧線圈接地補償柜
一.概述
對于不同電壓等級的電力系統，其中性點的接地方式是不同的，根據我國國情，我國6~66KV配電系統中主要采用小電流接地運行方式。為了有效防止系統弧光接地，消除接地故障，提高供電質量，按照國家對過電壓保護設計規范新規程規定，電網電容電流超過10A時，均應安裝消弧線圈裝置。由于中性點經消弧線圈接地的電力系統接地電流小，其對附近的通信干擾小也是這種接地方式的一個優點。
以前我國電網普遍采用手動調匝式消弧線圈，由于不能實時監測電網的電容電流，其主要缺陷表現在以下兩個方面：
?。?）調節不方便，需要裝置退出運行才能進行調節。
?。?）判斷困難，無法對系統運行狀態做出準確判斷，因此很難保證失諧度和中性點位移電壓滿足要求。
我公司所研制生產的SXJZ-XHD系列調匝式消弧線圈裝置，該成套裝置采用標準的工業級計算機系統，總線式結構，多層電路板設計，全彩色大屏幕液晶屏，全漢字顯示。具有運行穩定可靠、顯示直觀，抗干擾能力強等特點，同時系統具有完善的參數設置及信息查詢功能。該系統克服了以前各消弧線圈裝置調節范圍小的缺陷，能夠進行全面調節。
本產品廣泛應用于電力供電行業、發電廠、冶金、礦山、煤炭、造紙、石油化工等大型廠礦企業的變配電站，適用電壓等級6~110KV，是老式消弧線圈理想的更新?lián)Q代產品，同時也是新建變電站接地補償及選線裝置的首選配套產品。
二.產品特點
（一）控制器采用工業極計算機平臺，雙CPU架構，多層電路板處理，運行穩定可靠。
?。ǘ┎捎萌噬壕形娘@示，參數顯示、設置及查詢方便直觀。
?。ㄈ┱{(diào)節準確、速度快，且調節范圍寬。
?。ㄋ模┰O(shè)有RS485通訊接口，可實現與上位機的通訊，達到信號的遠距離傳送。
?。ㄎ澹┛蓪?shí)現單相接地故障的聲光控報警功能。
三.性能指標
?。ㄒ唬╇妷旱燃?jí)：6KV~110KV
?。ǘ╇娙蓦娏鳒y量誤差：小于2%
?。ㄈ┱{(diào)檔時間：小于20ms
?。ㄋ模┙拥貧埩鳎盒∮?A
?。ㄎ澹┛刂破麟娫矗航涣?20V， 額定頻率：50Hz
（六）控制器適用環境
溫度：-10℃~+45℃
濕度：小于95%
?。ㄆ撸┩ㄓ嵔涌冢篟S485
四.工作原理
（一）工作原理
調匝式消弧線圈是在消弧線圈設有多個抽頭，采用有載調壓開關調節消弧線圈的抽頭以改變電感值。在電網正常運行時，微機控制器通過實時測量流過消弧線圈電流的幅值和相位變化，計算出電網當前方式下的對地電容電流，根據預先設定的最小殘流值或失諧度，由控制器調節有載調壓分接頭，使之調節到所需要的補償檔位，在發生接地故障后，故障點的殘流可以被限制在設定的范圍之內。正常運行采用過補償方式，消弧線圈接地回路采用經串接阻尼電阻接地或采用直接尾端接地二次并阻形式。
?。ǘ╇娙蓦娏鳒y量方法

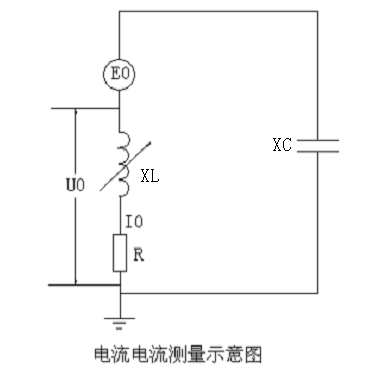

當系統未發生接地故障時，消弧線圈與系統對地電容形成串聯諧振回路，等效原理圖如圖所示：
其中：E0——系統不平衡電壓
U0——位移電壓
I0——零序電流
XL——消弧線圈電抗
R——阻尼電阻
XC——被測電容容抗
建立如下方程：
E0=U0+I0*XC
在該式中，U0、I0可實測，而E0不能測量，無法求出XC。為此，改變一下消弧線圈擋位，調檔前后E0、XC不變，建立如下方程組：
E0=U01+I01*XC
E0=U02+I02*XC
解方程組得：
XC=（U02-U01）/（I01-I02）
電容電流IC可求得：
IC=相電壓/XC
五.裝置總體構成

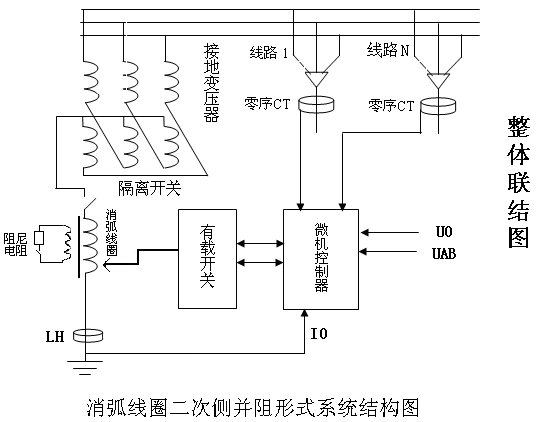

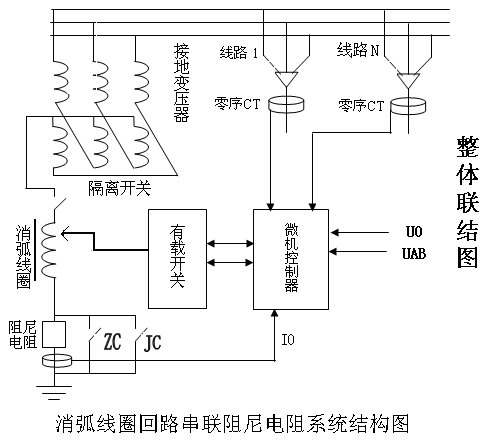

該裝置由接地變壓器、調匝式消弧線圈、檔位調節有載開關、微機控制器、阻尼電阻箱等構成，總體構成圖如下：
（一）接地變壓器
消弧線圈系統在接入時必須有電源中性點，在其中性點上接入消弧線圈。接地變壓器的作用是在電力系統為△型接線或Y型接線中性點未引出時，用接地變壓器構造成系統中性點。
接地變壓器采用Z型接線的變壓器，即ZN，yn11連接的變壓器。由于變壓器高壓側采用Z型接線，每相繞組由兩段組成，并分別位于不同相的兩鐵心柱上，兩段線圈反極性連接，兩相繞組產生的零序磁通相互抵消，故零序阻抗很低，同時空載損耗也非常小，變壓器容量可以100%被利用。用普通變壓器帶消弧線圈時，消弧線圈容量不超過變壓器容量的20%，而Z型變壓器則可帶90%~100%容量的消弧線圈，可以節省投資。
接地變壓器除可以帶消弧線圈外，也可帶二次負載，代替站用變。在帶二次負載時，接地變壓器的一次容量應為消弧線圈與二次負載容量之和；接地變壓器不帶二次負荷時，接地變壓器容量等于消弧線圈容量。
?。ǘ┱{(diào)匝式消弧線圈
調匝式消弧線圈是在消弧線圈設有多個抽頭，采用有載調壓開關調節消弧線圈的抽頭以改變電感值。在電網正常運行時，微機控制器通過實時測量流過消弧線圈電流的幅值和相位變化，計算出電網當前方式下的對地電容電流，根據預先設定的最小殘流值或失諧度，由控制器調節有載調壓分接頭，使之調節到所需要的補償檔位，在發生接地故障后，故障點的殘流可以被限制在設定的范圍之內。
?。ㄈ┳枘犭娮柘?/span>
在自動跟蹤消弧線圈中，調節精度較高，殘流較小，接近諧振點運行，為防止產生串聯諧振過電壓，在消弧線圈接地回路采用增加阻尼電阻的方法來抑制揩振過電壓的產生，以確保系統正常運行時，使中性點位移電壓不超過15%相電壓。增加阻尼電阻的方法采用消弧線圈回路串聯運行或消弧線圈二次側并聯運行的形式。
阻尼電阻選用抗高溫且性能優良的不銹鋼合金電阻，當系統發生單相接地故障時，系統將該阻尼電阻短接，以免燒毀阻尼電阻；當系統恢復正常時，斷開阻尼電阻短接觸點，使阻尼電阻正常串接消弧線圈回路中，否則系統有可能因失去阻尼電阻而出現諧振過電壓。
六.成套裝置選型

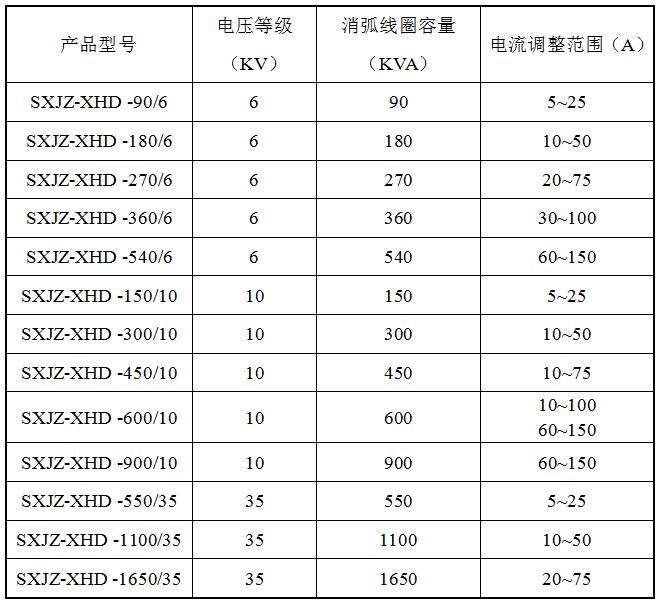

本公司部分產品規格如下表，供用戶做選型參考，對于用戶所需特殊規格，本公司可按要求為用戶訂做。
七.成套裝置安裝
1.控制屏安裝
2.有載開關安裝
3.消弧線圈安裝
4.電阻箱安裝
5.接地變壓器安裝
6.整體箱式外殼安裝
以上內容參照本公司提供的圖紙進行安裝，這里不再詳述。
八.訂貨須知
1.確定電壓等級：告知供電系統的電壓等級，如6KV、10KV、35KV等。
2.確定消弧線圈容量
1)消弧線圈容量的確定主要根據供電系統單相接地故障時電容電流的大小來確定，并應有一定的裕量。具體步驟如下：
a.間接測量系統單相接地電流Ic。
b.計算消弧線圈容量：W=（1.2~1.4）Ic×Un
W—為消弧線圈容量
Ic—為系統對地電容電流
Un—為系統相電壓
說明：對于改造工程，Ic應以實際測量的接地電流值為準，而對于新建供電工程，則應根據設計資料進行計算。
3.確定接地變壓器容量
接地變壓器的容量應與消弧線圈相配合，當接地變壓器只帶消弧線圈而不帶二次負荷時，其容量即等于消弧線圈容量；當接地變壓器帶二次負荷時，其一次側容量等于消弧線圈容量加上二次側負荷容量。
九.產品保修
1.本成套裝置安裝工作由用戶負責，我公司派人負責指導安裝，并負責系統投運調試。
2.本成套裝置保修期為一年。
3.保修范圍：裝置正常工作時所造成的損壞，不包括人為因素及不可抗拒因素如自然災害等所造成的系統損壞。
