智能電能質量監測（數控版）
更新：2017/6/12 21:34:54??????點擊：
- 品牌：???際洲電氣
- 型號：???SXJZ-8301G
產品介紹
SXJZ-8310G電能質量監測系統
一、概述
IEC61850是基于通用網絡通信平臺的變電站自動化系統結構和數據通信的國際標準，其目的是使變電站內不同廠家的智能電子設備之間通過一種標準（協議）實現互操作和信息共享。
SXJZ-8310G數字化電能質量監測系統是基于IEC61850的新一代電能質量監測系統，它無需PT和CT的模擬量輸出，只需接入智能電網中，自動通過對網絡的偵聽,抓取網上所有智能電子設備廣播的協議為IEC61850的網絡數據包，對這些數據包進行數據分析，可以得到網上所有智能電子設備發出的PT和CT的數字量波形輸出，進而得到所需的電能質量數據。
二、功能和特點
1．主要功能
穩態電能質量分析：諧波、間諧波、頻率、三相不平衡度、電壓偏差、閃變。
暫態電能質量分析：電壓驟升、電壓驟降、電壓短時中斷。
功率和電抗分析：基波和各次諧波的有功功率、無功功率、視在功率、功率因數、電抗。
事件錄波和回放：電能質量超標錄波、手動錄波、暫態錄波。
2．主要特點
1） 能同時監測多路電壓和電流通道。
每臺數字化監測儀可監測多路電壓或電流,具體配置（變比）和接法（星型或三角型）根據現場實際情況自動設置。
2） 精度高，真正符合國標A級儀器要求。
SXJZ-8310G數字化電能質量監測系統對閃變、電壓變動、三相不平衡度均采用基準算法，保證了SXJZ-8310G數字化電能質量監測系統在任何電壓波動情況下的測量精度。諧波采用每周波非整數點的頻譜分析算法，保證了SXJZ-8310G數字化電能質量監測系統在系統頻率偏離50赫茲時，測量精度符合國標A級儀器要求。
3） 存儲容量大。
標配固態硬盤容量120G以上。
4） 性能強。
實現對所有電能質量參數無縫監測分析的同時（諧波最快每3秒測量存儲1次），還能實現電能質量超標錄波、手動錄波、暫態錄波。在監測的同時，可對任意時段的測量數據進行分析。
5） 功能全。
除常規的電能質量分析功能外(測量存儲時間間隔可調，但必須是3秒的整數倍)，還具有分析間諧波、電壓驟升、電壓驟降、電壓短時中斷、電能質量超標錄波、手動錄波、暫態錄波、負載阻抗、功率和功率因數分析等功能。具有實時報表、測試報表、統計報表、趨勢圖、頻譜圖、波形圖、矢量圖、暫態分析、日志等多種表現形式?？蓪?duì)測量數據顯示、打印、保存、導出，成為電能質量監測網的有機組成部分。
6） 通訊接口：以太網接口和USB。
7） 專門針對中國電網研發，擁有完全的自主知識產權。全中文界面，WINDOWS風格，符合中國人的使用習慣，對用戶的需求有能力作出及時的響應。
8） 體積小、重量輕、無轉動部件（如：風扇、機械硬盤）。外形尺寸：450 mm×178mm×245mm，凈重：約3Kg 。
三、技術指標與規格
1）SXJZ-8310G數字化電能質量監測系統測量精度：
諧波、間諧波精度符合國標A級
頻率誤差<0.004Hz
電壓偏差誤差<0.2％
電壓三相不平衡度誤差<0.2％
電流三相不平衡度誤差<0.5％
閃變誤差<5％
電壓有效值誤差<0.2％
電流有效值誤差<0.5％
2）工作環境：
電源：交流100 V～242V。
頻率： 42.5～57.5Hz。
功率：≤60W。
溫度：－10°C～40°C。
四、儀器簡介
1．儀器組成：主機、電源線、、說明書、包裝箱等。

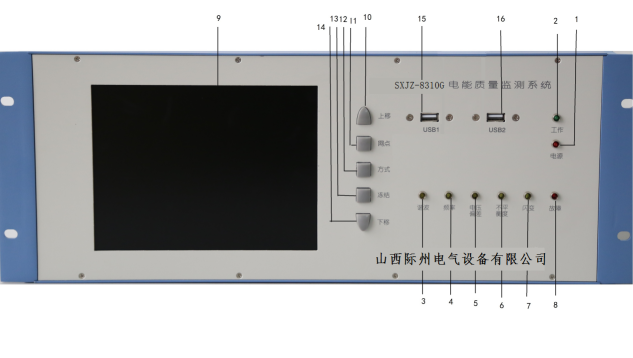

2．主機前面板簡介
1——電源指示燈；2——工作指示燈；3——諧波超標指示燈；4——頻率超標指示燈；5——電壓偏差超標指示燈；6——不平衡度超標指示燈；7——閃變超標指示燈；8——故障指示燈；9——液晶屏；10——上翻；11——網點；12——方式；13——凍結；14——下翻；15——USB1；16——USB2。

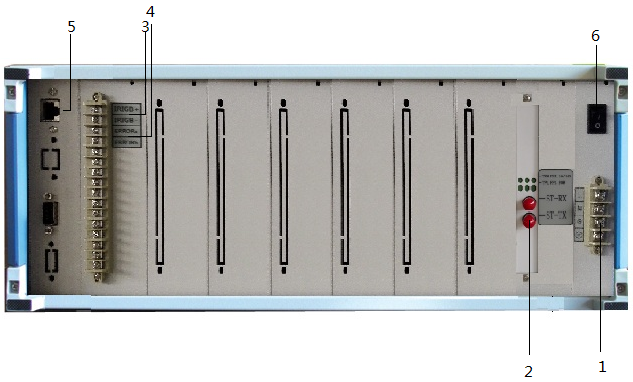

3．主機后面板簡介
1——電源接線端子；
2——光纖接口；
3——B碼對時；
4——故障輸出；
5——RJ45網口；
6——電源開關。
2．設備信息管理

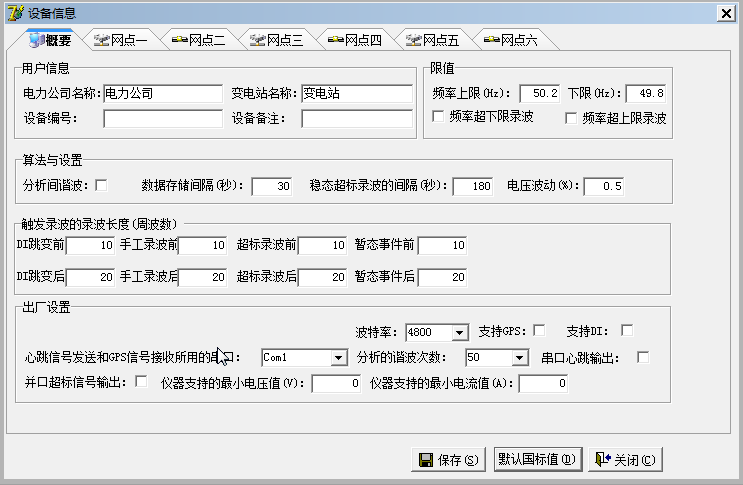

點擊菜單／查看／屬性，或者右擊導航區站點、電壓、電流結點，從彈出菜單中選擇“屬性”查看。彈出界面如下:
3．設置電壓網點

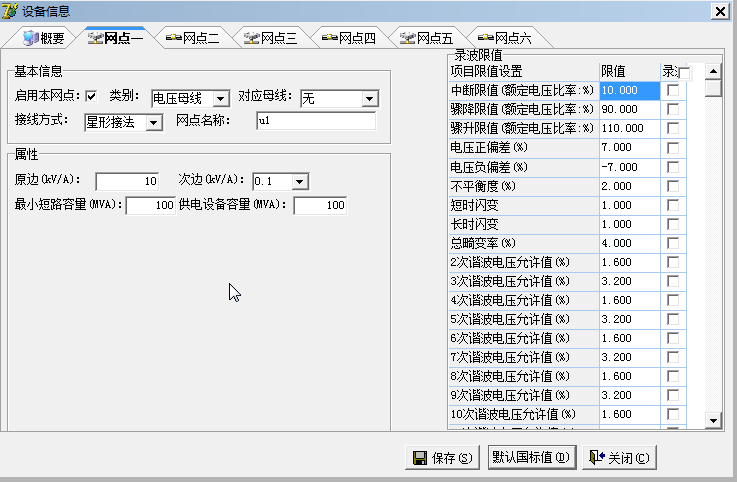

網點信息是設置電壓電流網點的屬性.“啟用本網點”令本網點生效。類別可以選擇“電壓母線”、“電流回路”。如果設置為電壓母線，如下圖所示：
4．設置電流網點

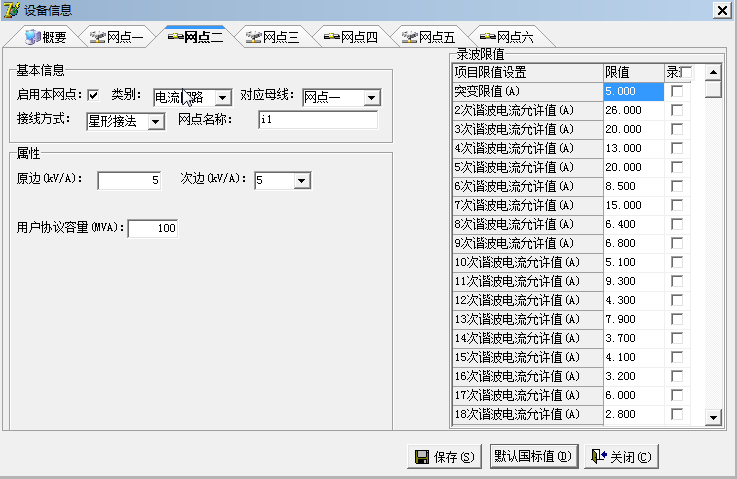

如果設置為電流回路，如下圖所示：

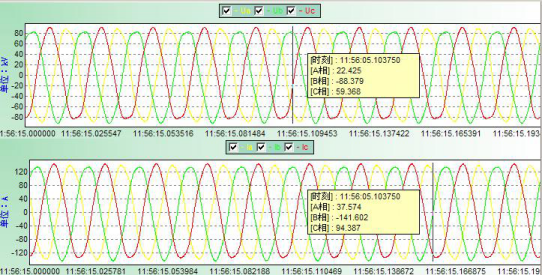

切換查看實時波形
同上，可以切換查看實時矢量圖，切換查看實時頻譜圖，切換查看實時間諧波，切換查看實時間諧波報表，切換查看實時間諧波頻譜圖。
