分布式（嵌入式）直流電源
更新：2017/6/12 22:32:26??????點擊：
- 品牌：???際洲電氣
- 型號：???SXJZD-600
產品介紹
分布式（嵌入式）直流電源
一、產品簡介
SXJZD-600W系列嵌入式直流電源裝置是一種新型的直流電源設備，主要應用于小型開關站和用戶末端，為二次控制線路（如微機保護等智能終端及指示燈、模擬指示器等）提供可靠的不間斷工作電源，避免交流失電時導致微機保護失去保護作用，解決因操作過電壓及諧波等因素使UPS失效從而導致微機保護失效的問題。同時還可為符合裝置功率要求的一次開關設備（彈簧機構真空斷路器、永磁機構真空斷路器、電動負荷開關等）提供直流操作電源。
SXJZD-600W系列嵌入式直流電源裝置具有市電輸入和PT輸入兩種方式，輸出方式從DC220V至DC24V各種規格，可以滿足各種使用場合。裝置最大輸出功率可達600W，可以滿足不同負載的需求。
SXJZD-600W系列嵌入式直流電源裝置體積小，安裝接線方便，適合分散安裝于各種型號的開關設備內。使之比一般直流屏系統更可靠，更經濟（對小型用戶終端更明顯），又節省占地空間，降低線路損耗及安裝工程量，且維護方便，為電力系統供電可靠性提供新的選擇方案。
SXJZD-600W系列嵌入式直流電源裝置采用高頻電源技術，蓄電池采用自動充電管理模塊進行維護，大大延長蓄電池的使用壽命，使得裝置運行更加安全可靠。裝置具備通訊、報警功能，可以方便地實現無人值守的遠程自動化管理。
二、應用范圍
SXJZD-600W系列嵌入式直流電源裝置主要應用于各種型號的開關設備內，為主開關（斷路器、負荷開關等）和二次保護裝置提供可靠的直流操作電源。

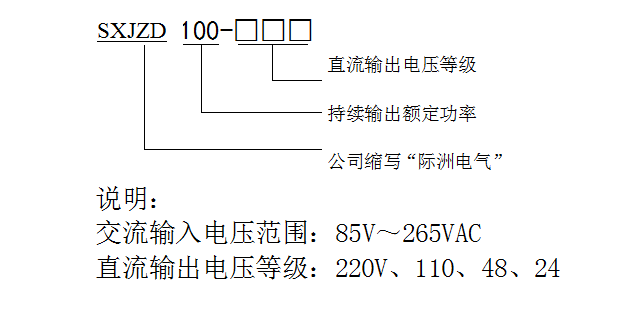

三、產品型號說明
四、技術參數
1、使用環境條件
工組環境溫度： -10℃～+45℃；
最大月平均相對濕度：≤90%
最大日平均相對濕度：≤95%
海拔高度：不大于2000米。
工作環境條件：無導電微粒塵埃，無腐蝕金屬和破壞絕緣的化學物質，使用地點應具有防御雨、雪、風、沙的設施，周圍不允許充滿水蒸氣或有較嚴重的霉菌存在。
2、輸入電源
交流輸入電壓：85～265VAC
頻率：50Hz±10％
波形：正弦波，波形畸變<5%
功率要求：單臺不小于150VA。
3、輸出功率及功耗
（1）連續運行功率：
●連續運行：≤100W。
可滿足微機保護裝置、指示燈、模擬指示器供電需要；由電池供電時，根據電池容量及負載參數可長達8～24小時。
●短時運行功率：≤200W，20S。
可滿足VS1、VD4、ZN21等大多數10KV系統彈操機構斷路器，電動負荷開關儲能供電需要。
●瞬時運行功率：≤600W，100ms。
可滿足VS1、VD4、ZN21等大多數10KV系統彈操機構斷路器及負荷開關分合閘供電需要；由電池后備供電時，可操作20次以上。
?。?）功率消耗：裝置本身消耗的功率不大于8W。
4、蓄電池的充放電
裝置外接2節12V蓄電池，當裝置交流供電停電后，保證直流供電正常連續，具體備用時間由蓄電池容量和負載大小決定，當蓄電池放電至過欠壓時，裝置發出報警信號，并為保護蓄電池自動停止直流輸出；當交流供電正常時，裝置自動恢復直流供電并在72小時之內可將蓄電池重新充滿。
5、通信速率及規約
通信速率 9600bps
規約采用MODBUS通信規約。
6、符合的相關標準
絕緣性能符合GB/T14598.3-93的有關標準。
對電壓突降適應能力符合GB/T17626.11-1999的規定。
電磁兼容性能：
—對靜電放電的不敏感性符合GB/T15153.1-1998的3級規定；
—對工頻磁場干擾的不敏感性符合GB/T15153.1-1998的3級規定；
—對快速瞬變脈沖群干擾的不敏感性符合GB/T17626.4-1998的3級規定；
—對高頻干擾的不敏感性符合DL/T721-2000的規定；
—對浪涌干擾的不敏感性符合DL/T721-2000的規定。
五、產品特點
1、分散安裝，節省占地面積、降低造價
根據嵌入式的設計思想，SXJZD-600W系列嵌入式直流電源裝置直接安裝在智能開關柜的儀表箱內（或戶外裝置的電動操作箱內），可節省直流屏的占地面積。
因電源在開關柜內，可減少電纜的使用量，節約一次設備投資及電纜施工工作量；在總臺數不多時，其總價低于直流屏系統，可降低工程總造價；同時在運行時可減少線損，減少備件，節約運行成本。
2、嵌入式供電方式，可靠性極大提高
采用嵌入式的供電方式，當某一回路發生故障時，其它回路的電源裝置不受影響，避免出現一點故障全站無操作電源，與集中供電的直流屏相比，其總體可靠性得以極大提高。
3、 多種輸入輸出方式，適用范圍廣
SXJZD-600W系列能根據客戶的需求提供直流220V，110V，48V，24V輸出，交流輸入范圍為85～265V，靈活適用于PT及市電供電。
4、 智能化管理維護
智能化高頻電源技術，自監測、自診斷，可當?shù)仫@示、報警，也可聯網通信，實現無人值守的自動化遠程管理。
內置蓄電池自動充電管理模塊，自動對電池進行智能化均浮充管理，大大延遲蓄電池的壽命，使運行更加可靠和安全。

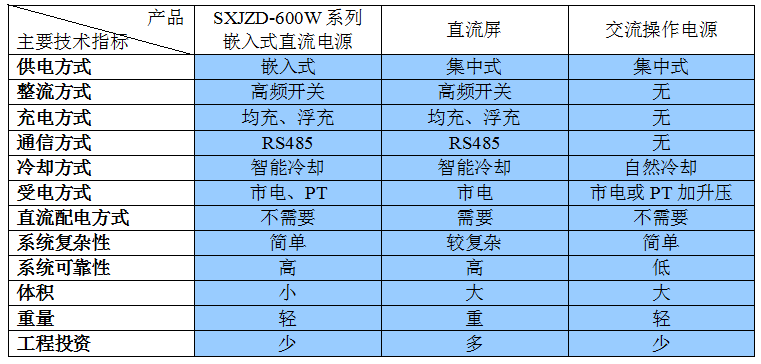

5、與直流屏、交流操作電源的比較優勢
六、產品安裝方式
在二次繼保小室面板開孔處，將裝置從前嵌入，以M6的爪墊及螺母套入4個螺柱加以固定。用戶也可根據現場實際情況進行安裝。
對于蓄電池，應就近安裝在柜體內部，具體訂貨時我司會提供最佳的安裝方式。
注：蓄電池不能倒裝或側裝。

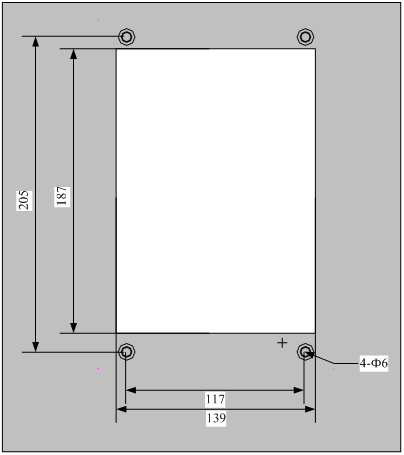

安裝開孔圖如下：

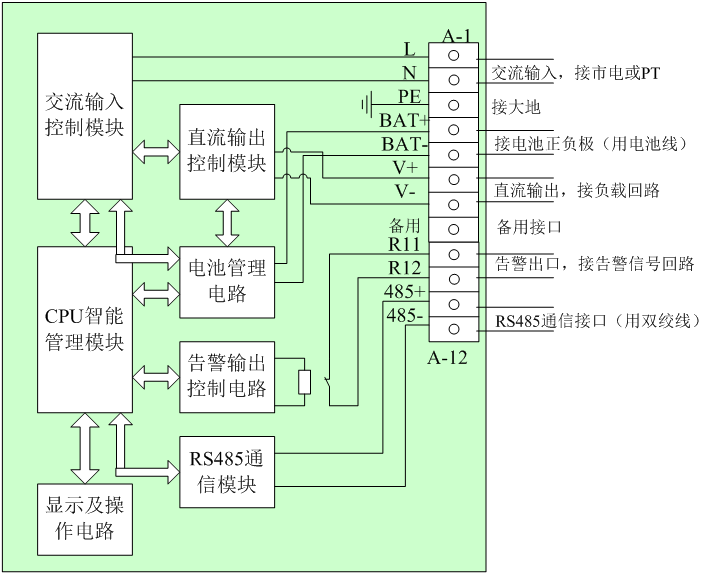

七、接線原理圖

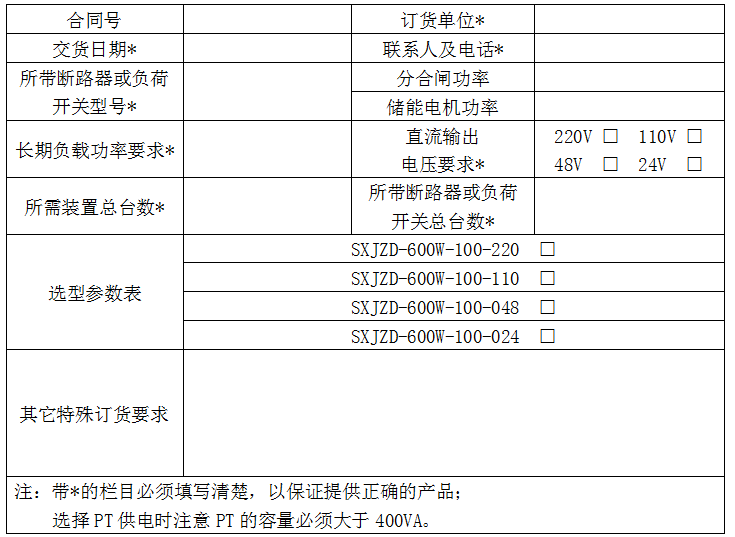

八、訂貨須知
