電能質量監測裝置（高端版)
更新：2017/6/12 20:56:44??????點擊：
- 品牌：???際洲電氣
- 型號：???SXJZ-8301C
產品介紹
SXJZ-8301C 電能質量監測裝置
一、產品簡介
1、電能質量的概述
近年來，隨著我國電力事業的迅猛發展，電力系統的規模日益擴大，以往電能緊缺的問題已經 逐步解決，但與此同時，有關電能質量的問題卻日益緊迫地擺在了我們的面前。電能質量的問題成為了現在電力行業面臨的最為緊迫的課題。隨著電力行業系統運行管理的系統化、網絡化、自動化和智能化，通訊網絡和因特網技術的日益成熟發展和普及，出現了三網合一的趨勢。功能單一的電力系統測量儀表已經不適應現代化電能管理的需要。因此開發一種新型的、通用性好、應用范圍廣的電能質量監測裝置，集測量和通訊等功能于一體，能有效的進行電能質量監測，對于保證電力系統運行的安全性、經濟性和可靠性都具有重要的意義。
2、電能質量監測裝置的特點
我公司研制的SXJZ-8301C電能質量監測裝置，ARM 加 DSP 數據采集板模式， DSP 具有極強的數據處理能力用來完成數據的采集與傳輸，核心硬件處于國內先進水平。
ARM 用來進行數據的計算、統計、顯示、存儲、按鍵、通訊。采用 LINUX 嵌入式操作系統作為軟件平臺，全部軟件采用 C++ 高級語言編程，保證了系統的高可靠性和高移植性。
DSP 數據采集部分采用同步采樣的 16 位高速 A/D 轉換器，采集精度高，實測精度達到電能質量監測指標國家標準 A 級的要求； 大容量的存儲空間，滿足電能質量監測裝置對數據存儲的要求，可保存 6 個月以上的歷史數據掉電不丟失。 采用了硬件鎖相環技術，頻率自動跟蹤，防止了在電力系統頻率變化時對監測指標的影響，防止了頻率“泄漏”。
強大的通訊接口，裝置配置了工業以太網，通訊速率高達 100Mbps，還配置有 RS485、USB 通訊接口，可選擇多種通訊方式與遠方管理中心交互數據； 核心硬件采用四層印刷電路板（PCB）工藝和 SMT 工藝，硬件可靠性和電磁兼容能力達到國內先進水平，達到了國標對電能質量監測裝置的 EMC 的要求。 在監測功能方面，裝置除具有常規的電能質量穩態指標的監測外，還對電能質量的暫態擾動，主要是電壓的驟升、驟降進行監測和記錄，具有較強的實用性。
3、裝置的主要功能
基本監測指標：
電網頻率、三相基波電壓、電流有效值，基波有功功率、無功功率、功率因數、相位等； 電壓偏差、頻率偏差、三相電壓不平衡度、三相電流不平衡度、負序電壓、電流； 諧波（2～65 次）：包括電壓、電流的總諧波畸變率、各次諧波含有率、幅值、相位。
高級監測指標：
間諧波、電壓波動、閃變，電壓驟升、驟降、短時中斷、暫時過電壓、瞬態過電壓。
顯示功能：
裝置面板上帶有大屏幕彩色 LCD 顯示器，實時顯示電能質量監測指標的數據。
設置功能：
可對裝置基本參數、越限參數進行設置、修改和查看，并設有密碼保護。
記錄存儲功能：
裝置內置 TF 卡，可對基本監測指標和高級監測指標實時保存，實時數據在裝置上最長保存時間為 6 個月，之后按“先進先出”原則更新。
統計功能：
裝置具有對主要監測指標的在線統計功能，可統計分鐘內監測指標的最大值、最小值、平均值 等。
通訊功能：
裝置提供多種通訊接口方式，實現監測數據的實時傳輸或定時提取存儲記錄，可通過工業以太網接口與遠方電能質量管理中心通訊，也可通過 RS232C/RS485 接口，以 GPRS 方式（定制）與遠 方通訊。
網絡對時功能：
監測裝置具備網絡對時功能?？杀３峙c遠方管理中心的時鐘一致。
事件觸發錄波功能：可根據客戶要求設定事件觸發條件（手動或自動），記錄事件觸發前、后實時數據并保存，并保存有事件日志以供查詢。

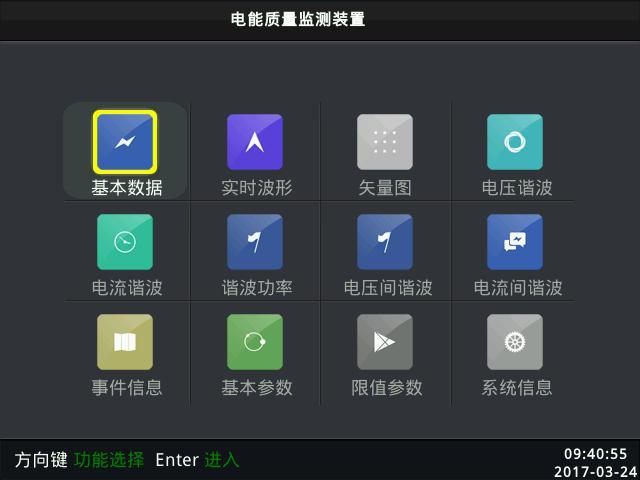

4．設備界面示意圖

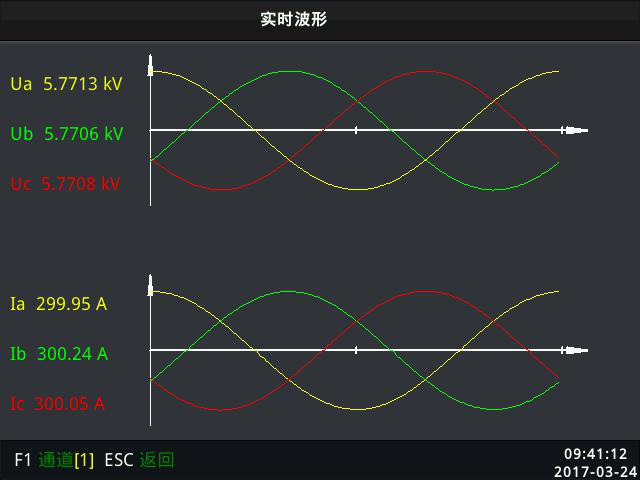

實時波形

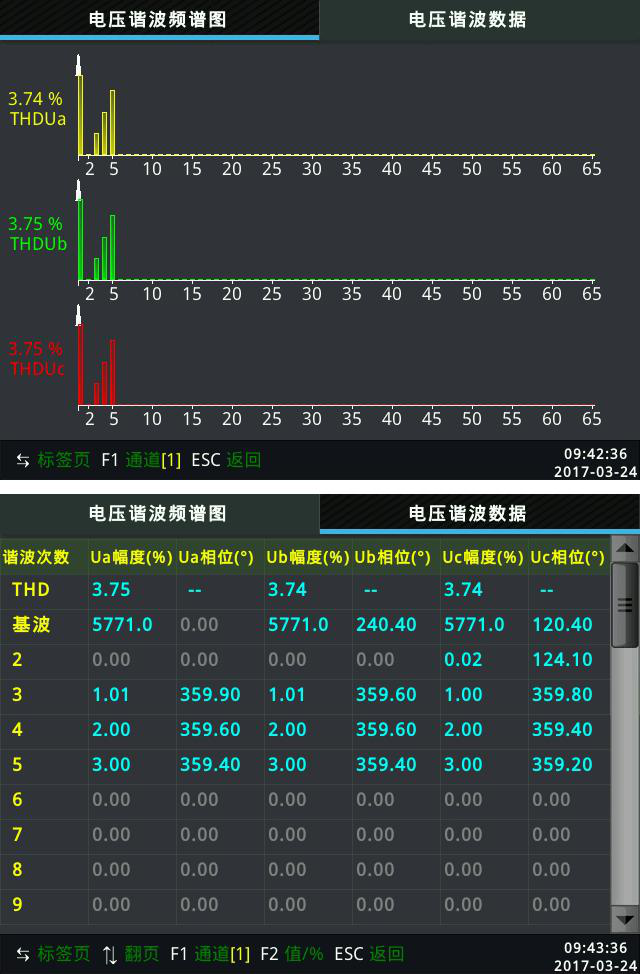

電壓諧波圖
二、產品安裝及接線
1、安裝尺寸示意

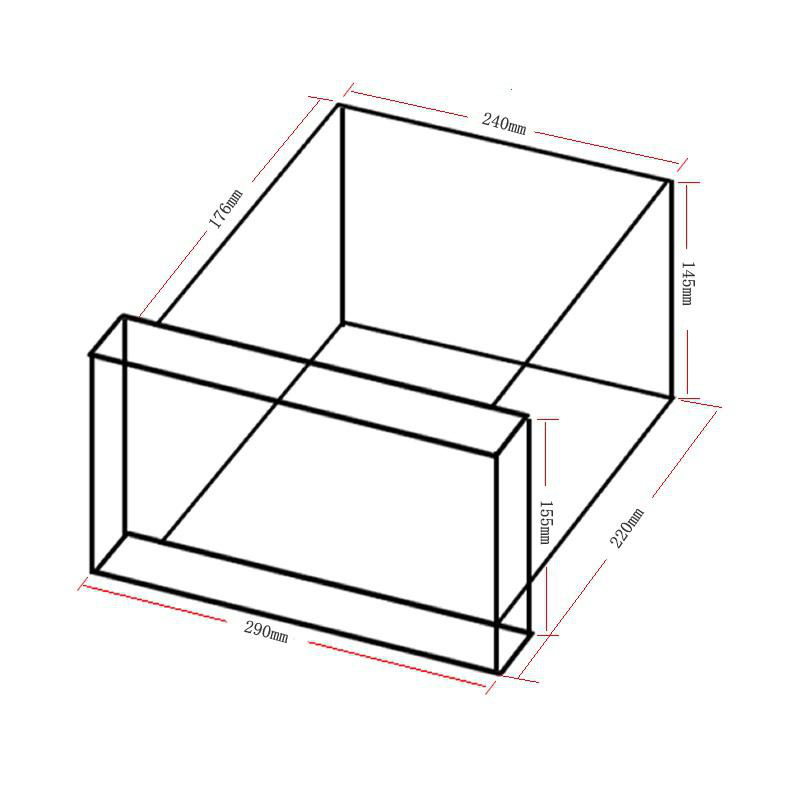

SXJZ-8301C電能質量監測裝置外形尺寸圖

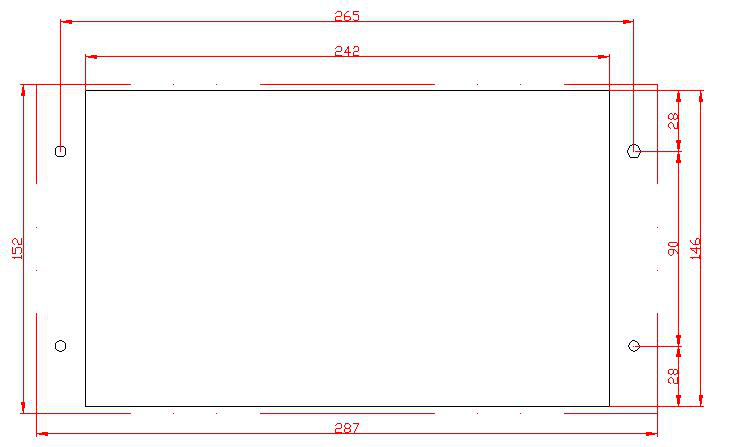

SXJZ-8301C電能質量監測裝置安裝開孔尺寸圖
