組合式過電壓保護器
更新：2017/6/12 21:50:38??????點擊：
- 品牌：???際洲電氣
- 型號：???SXJZ-XC
產品介紹
SXJZ-XC系列組合式過電壓保護器
XC系列組合式過電壓保護器
XC系列三相組合式過電壓保護器是一種高性能過電壓吸收裝置，適用于35KV及以下電力系統中，是限制雷電過電壓和操作過電壓的一種先進的保護電器。主要用于保護發電機、變壓器、開關、母線、電動機、并聯補償電容器組等電氣設備的絕緣免受過電壓的損害。對于相間和相地過電壓都能起到有效的保護作用。
我公司產品的技術標準，主要參考GB11032-2000《交流無間隙金屬氧化物避雷器》、DL/T620-1997《交流電氣裝置的過電壓保護和絕緣配合》、JB/T10496-2005《交流三相組合式無間隙金屬氧化物避雷器》、JB/T10609-2006《交流三相組合式有串聯間隙金屬氧化物避雷器》制訂。
型號說明

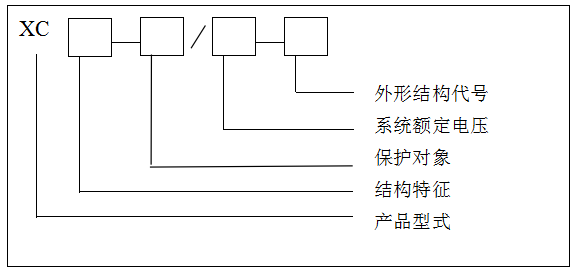

組合式保護器型號說明：
系統額定電壓：安裝過電壓保護器系統的額定電壓
結構特征: 1、無間隙組合式過電壓保護器
2、串聯間隙組合式過電壓保護器
保護對象：A、電站型：適合各種變壓器、開關、母線的過電壓保護
B、電機型：適合各類電機的過電壓保護
C、電容器型：適合各種電容器組的過電壓保護
O、電機中性點型：適合電機中性點的過電壓保護

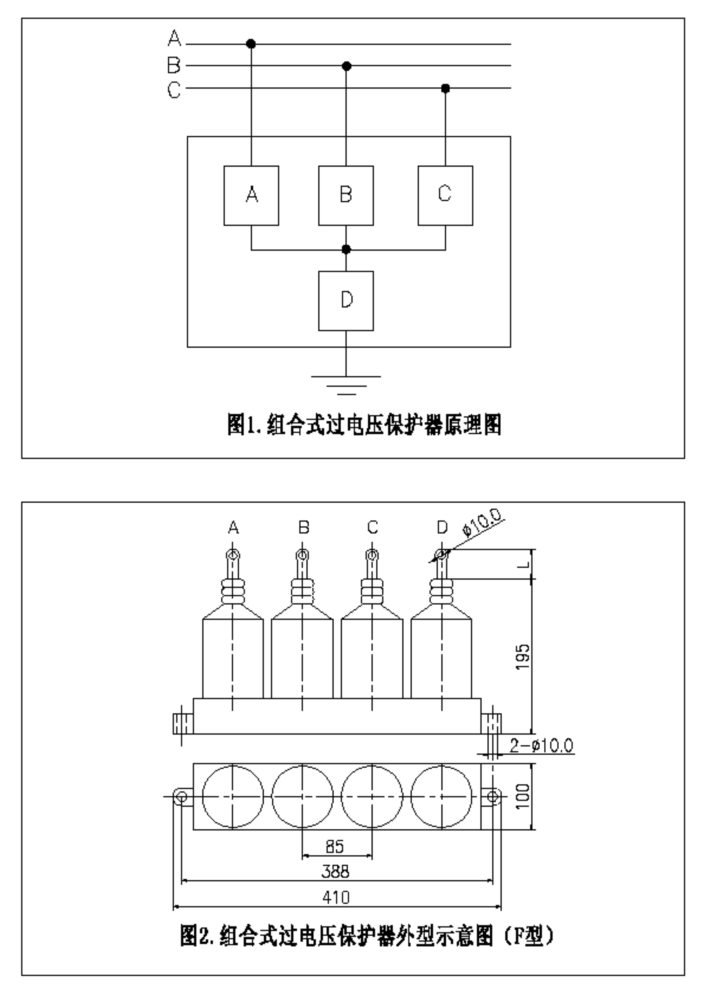

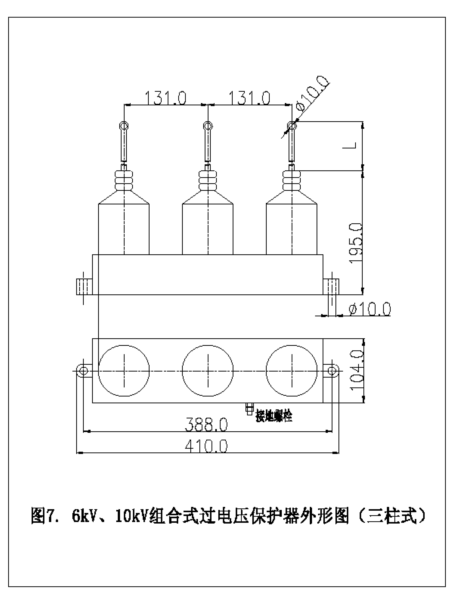

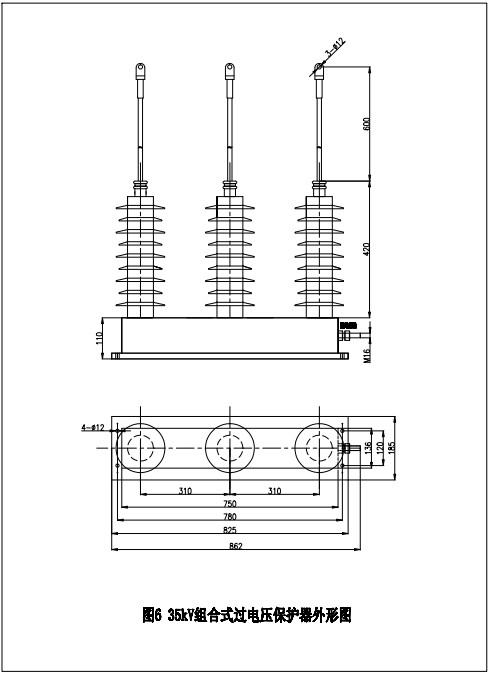

外形結構：F、全封閉結構（6kV、10kV見圖2、圖7，35kV見圖6）

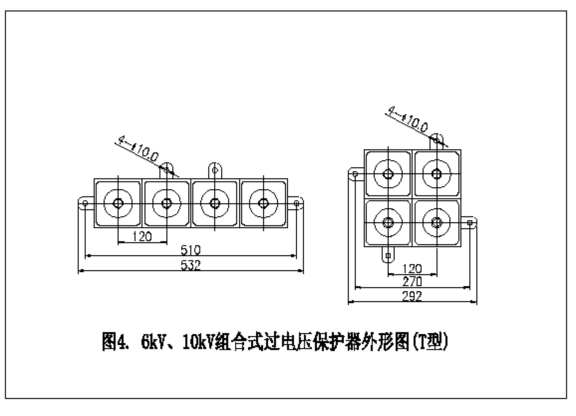

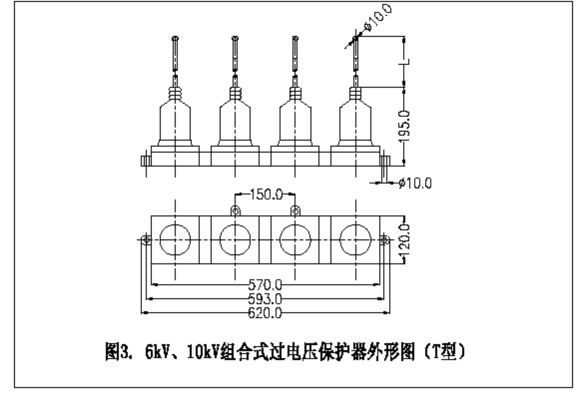

T、積木式組合結構（6kV、10kV見圖3、圖4，中性點保護器見圖8）
注：圖3所示T型過電壓保護器能和微機型在線監測儀配套使用。
圖2、圖7所示F型過電壓保護器能和動作計數器配套使用。
如：XC-TBP1-A/10-F為電站型、無間隙組合式過電壓保護器，系統額定電壓10kV，外形為全封閉結構。
技術參數

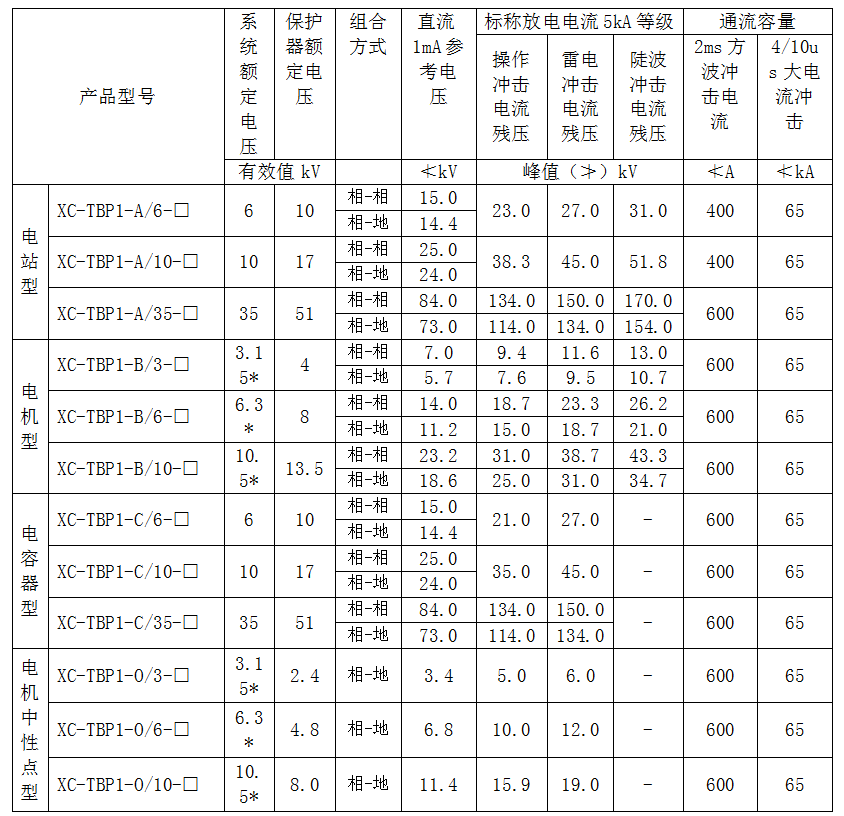

表一：XC1系列過電壓保護器主要技術參數

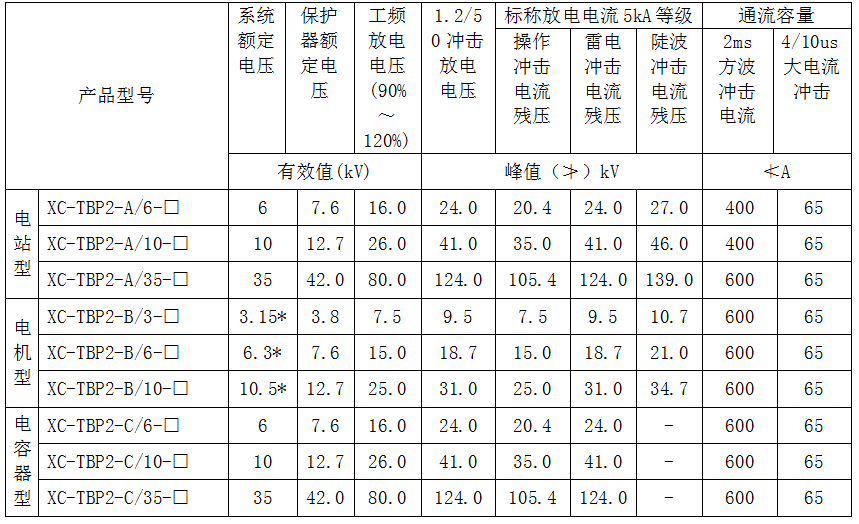

表二：XC-TBP2系列過電壓保護器主要技術參數
注：帶*的為電機額定電壓。
附加功能：

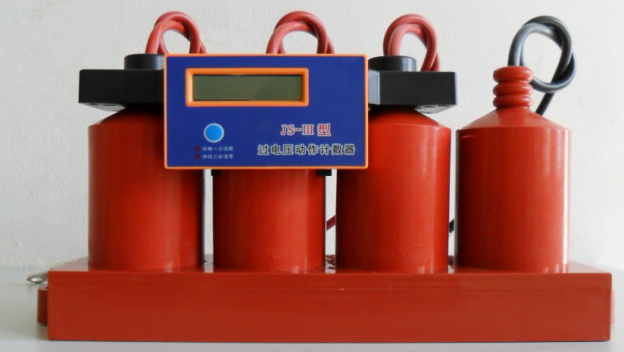

過電壓動作計數器
XC-JSQ型過電壓動作計數器是對產品工作狀況進行實時及累計計數的裝置。與所示圖組合式過電壓保護器配套使用，可以詳細監視所保護線路的狀況，預知事故前異常情況，達到分析異常動作原因，預防事故發生的作用。
過電壓在線監測儀
過電壓在線監測儀是以高性能嵌入式單片機為核心、高性能數碼管顯示、面板安裝，與圖3所示組合式過電壓保護器配套使用，能夠循環顯示各相動作的日期、時間和次數，40組數據存儲，能滿足無人值守的要求。
附圖
