GGD型交流低壓配電柜
更新：2017/6/13 12:37:18??????點擊：
- 品牌：???際洲電氣
- 型號：???GGD系列
產品介紹
GGD型交流低壓配電柜
一 產品概述
GGD型交流低壓配電柜是本著安全、經濟、合理、可靠的原則而設計的低壓配電柜，其廣泛地應用在發電廠、變電所、廠礦企業、高層建筑等電力用戶。在交流 50Hz，額定工作電壓 380 V，額定電流至 3150 A 的配電系統中，作為動力照明、電容補償及配電設備的電能轉換、分配和控制中使用。
GGD符合GB7251.1《 低壓成套開關設備和控制設備：第一部分，型式試驗和部分型式試驗成套設備》、IEC61439—1《低壓開關設備和控制設備組件：第一部分，經過型式試驗和的部分型式試驗組件》、IEC60529《確定外殼的防護等級及相應標準》等標準。
二 結構特點
? GGD型交流低壓配電柜的柜體采用通用柜形式，構架用8MF冷彎型鋼局部焊接組裝而成，并有20模的安裝孔，通用系數高。
? GGD柜充分考慮散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱的目的。
? 柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂的四角裝有吊環，用于起吊和裝運。
? GGD柜采用HD 或HS系列旋轉操作式刀開關，柜前操作。也可根據用戶需要，選用性能更優良、技術更先進的新型電器元件，因為GGD柜具有良好的安裝靈活性。

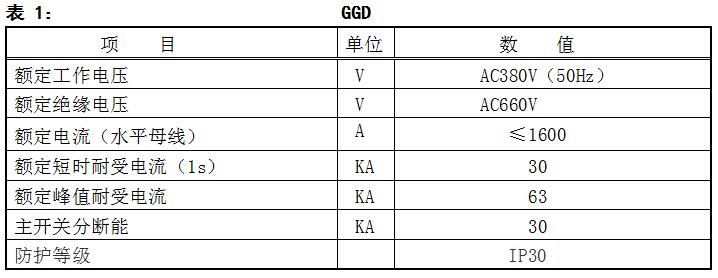

三 開關柜主要技術參數附表（僅供參考）

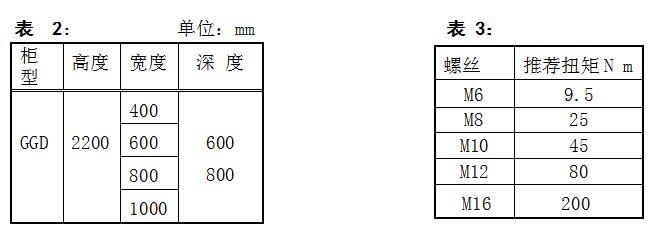

四 柜體尺寸如下表
五 定貨須知
5.1 定貨須注明產品名稱、型號、數量、提供系統圖，設備規格，如有特殊要求須先向本廠說明，從便盡量滿足用戶要求。
5.2 本廠可代為客戶設計一、二次系統方案。
