SXJZD系列零序電流互感器
2023/4/9 10:11:25??????點擊：
SXJZD系列零序電流互感器
1.概述
SXJZD 系列零序電流互感器是我公司針對電力系統零序電流產生的特點，研制生產的一種性能穩定，安全可靠的電纜型電流互感器?？蓾M足電力系統各種運行方式（中性點接地、中性點不接地、大電阻接地、小電阻接地、消弧線圈接地）的需要。 本公司作為專業零序電流互感器生產廠家，根據電力系統特點生產的系列零序電流互感器除滿足一般要求外，還能滿足一些場合的特殊要求，每只互感器可以同時滿足三個變比要求，同時具備公司常規產品的優良性能及特點。該系列產品已廣泛在電力、冶金、煤炭、石化、建材等行業的供（配）電系統中大量使用。
2.特點
（1）安裝方便。提供整體式和兩半圓開啟式兩種。開啟式可在不斷開電纜情況下使用。
?。?）品種多樣。內徑 Φ80mm、Φ100mm、Φ120mm、Φ140mm、Φ160 mm、Φ180mm、Φ200mm、Φ220mm、Φ240mm、可任意選擇。Φ300mm特訂
?。?）外形美觀。外殼為 ABS 工程塑料，內部為環氧樹脂澆注，全密封、高絕緣。
?。?）性能可靠。產品通過了電力工業部電氣設備質量檢驗測試中心的檢測試驗。線性度好、準確度高。
3.技術參數
?。?）交流電壓：0.38-66KV
（2）電網頻率：50Hz
?。?）同名端：一次由互感器正面“L1(或P1)”側穿入，二次側為“K1（或S1）”等端子。
?。?）型號，數據及外形尺寸詳見圖表。

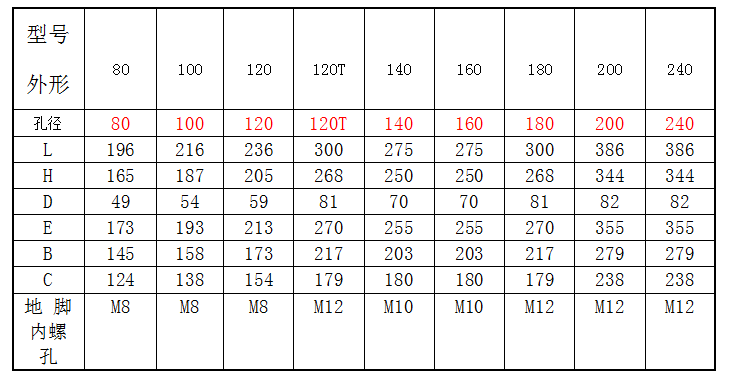

表一 SXJZD 系列ABS 外殼澆注式零序電流互感器外形尺寸（開口方形）

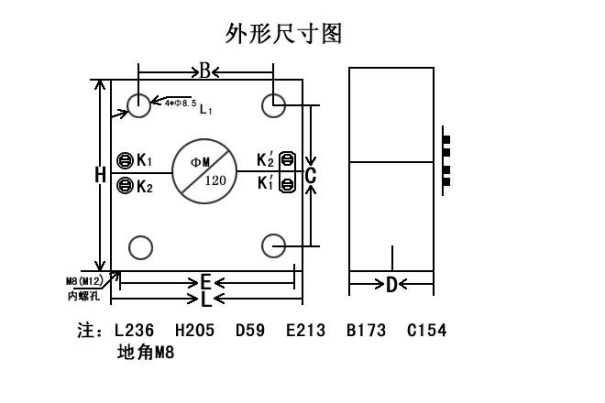

表二 外形尺寸示意圖
4.訂貨須知
訂貨時請參閱本說明書選擇所需型號，并注明以下幾點：
1）產品型號、內孔直徑。
2）變比值，如未注明將按定型產品發貨。
3）二次負荷容量或負載阻值。
4）準確級（如果有）。
5）安裝方式，如不做要求，所發產品將都是開啟式。
6）其他特殊要求。
