SXJZ-HLX 光伏直流匯流箱找際洲電氣

 　　1.簡介
　　對于大型光伏并網發電系統，為了減少光伏組件與逆變器之間連接線，方便維護，提高可靠性，一般需要在光伏組件與逆變器之間增加直流匯流裝置。本公司的光伏陣列防雷匯流箱系列產品就是為了滿足這一要求而特別設計的，可與本公司的光伏逆變器產品相配套組成完整的光伏發電系統解決方案。用戶可以將一定數量、規格相同的光伏電池串聯起來，組成一個光伏串列，然后再將若干個光伏串列并聯接入光伏匯流防雷箱，在光伏防雷匯流箱內匯流后，通過控制器、直流配電柜、光伏逆變器、交流配電柜，配套使用從而構成完整的光伏發電系統，實現與市電并網。為了提高系統的可靠性和實用性，在光伏防雷匯流箱里配置了光伏專用直流防雷模塊、直流熔斷器和斷路器等，保證太陽能光伏發電系統發揮最大功效。
　　建議用戶在安裝及使用時遵守必要的安全規范，為了保證人身安全與降低危險性，用戶需要遵守手冊中提到的安全措施。
　　光伏陣列防雷匯流箱具有以下特點：
　　1）可同時接入多路太陽能光伏陣列，每路配有保險絲（可選不同等級），能滿足不同用戶需求；
　　2）配有太陽能光伏直流高壓防雷器，正極負極都具備防雷功能；
　　3）裝有耐高壓的直流熔斷器和斷路器共兩級安全保護裝置；
　　4）防護等級達IP65，滿足室外安裝的使用要求；
　　5）安裝維護簡單、方便，使用壽命長。

　　2 型號說明

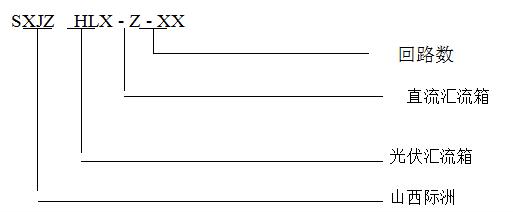

　　光伏陣列匯流箱型號說明

　　3 系統結構

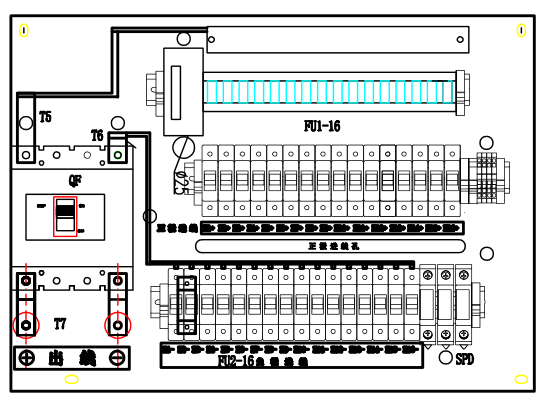

　　3.1內部結構

 　　

　　3.2保險絲等級
　　任何電力系統中，保險絲被用來保護電子器件免受過電流的危害，如果不加保護，此電流有可能導致電子器件失靈、過熱、損壞甚至起火。如果保險絲等級過大，無法提供保護；如果過小系統無法正常工作。因此在選擇保險絲時，需要根據光伏組件的額定等級以及相關標準要求而定。
　　保險絲的最小等級可由光伏組件的短路電流（Isc）計算而得。如果當?shù)貥?biāo)準沒有特殊要求，我們建議系統中的使用的保險絲及接線的額定值需要滿足最小1.56倍的Isc取值。根據以上說明，用戶可由銘牌標注的參數自行計算出相應匯流箱所需的保險絲等級。

　　3.3斷路器等級
　　斷路器承受的直流電壓值可由銘牌參數決定。例如，光伏陣列直流電壓范圍為200-1000V，即直流斷路器至少耐受1000V。匯流箱采用正負極分別串聯的四極斷路器提高直流耐壓值。本產品采用的直流斷路器完全可以達到所需的耐壓等級。

　　4 安裝與使用
 　　4.1 安裝前檢查
　　雖然對于本產品我們?cè)谶\(yùn)輸前已仔細測試和檢測過，但是在運輸過程中可能會出現損壞情況，所以您在安裝前還請檢查一下。若檢測到有任何損壞情況請及時與運輸公司聯系或直接聯系我們。請您提供損壞處的照片，我們將提供最快最好的服務。
 　　4.2基本安裝要求
　　本產品的防水等級為IP65，可以安裝在戶外，但同時其為一電子設備，故盡量不要放置在潮濕的地方。
　　本產品的冷卻方式為自然冷卻，為保證匯流箱正常運行及使用壽命，盡量不要將其安裝在太陽直射或者環境溫度過高的區域。
　　本產品為直立掛墻式，建議使用M8的膨脹螺栓，通過匯流箱左右兩邊的安裝孔，將其固定在墻體上。
 　　4.3 機箱的開啟與關閉
　　本公司的光伏陣列匯流箱提供了專用的鑰匙，順時針扭動則關閉機箱；逆時針扭動，則開啟機箱。

　　4.4電氣連線及步驟
　　◆輸入接線
　　具體輸入路數由所用機型決定。注意與光伏組件輸出正極的連線輸入位于底部的左側，而與光伏組件輸出負極的連線位于底部的右側。用戶接線時需要擰開防水端子，然后接入連線至保險絲插座，然后擰緊螺絲，固定好連線，最后擰緊外側的防水端子。
　　 ◆輸出接線
　　輸出包括匯流后直流正極、直流負極與地，上面?zhèn)溆腥齻€(gè)端子供接線，左側為正極，右側為負極，接地線為黃綠線端子。用戶接線時需要擰開防水端子，然后接入連線，然后擰緊接線端子上的螺絲，固定好連線，最后擰緊外側的防水端子。
　　5.4.1端子大小和連接線徑

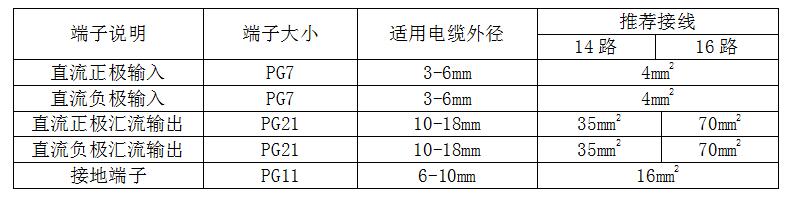

　　用戶可以根據下表，對不同的端子查詢選擇合適的線纜。

　　4.5更換保險絲
　　保險絲熔斷之后無法恢復，需及時更換。
　　保險絲多次插拔之后，保險絲座會發生松動。此時，需要使用尖嘴鉗將保險絲座夾緊，保證其與保險絲接觸良好。
